Fabricamos variados modelos de frenos hidráulicos de disco liso para ofrecer soluciones de ensayos de cualquier turbina de gas y aeroespaciales de muy altas RPM.
Dinamómetros de Turbinas de Gas y Aeroespaciales TB

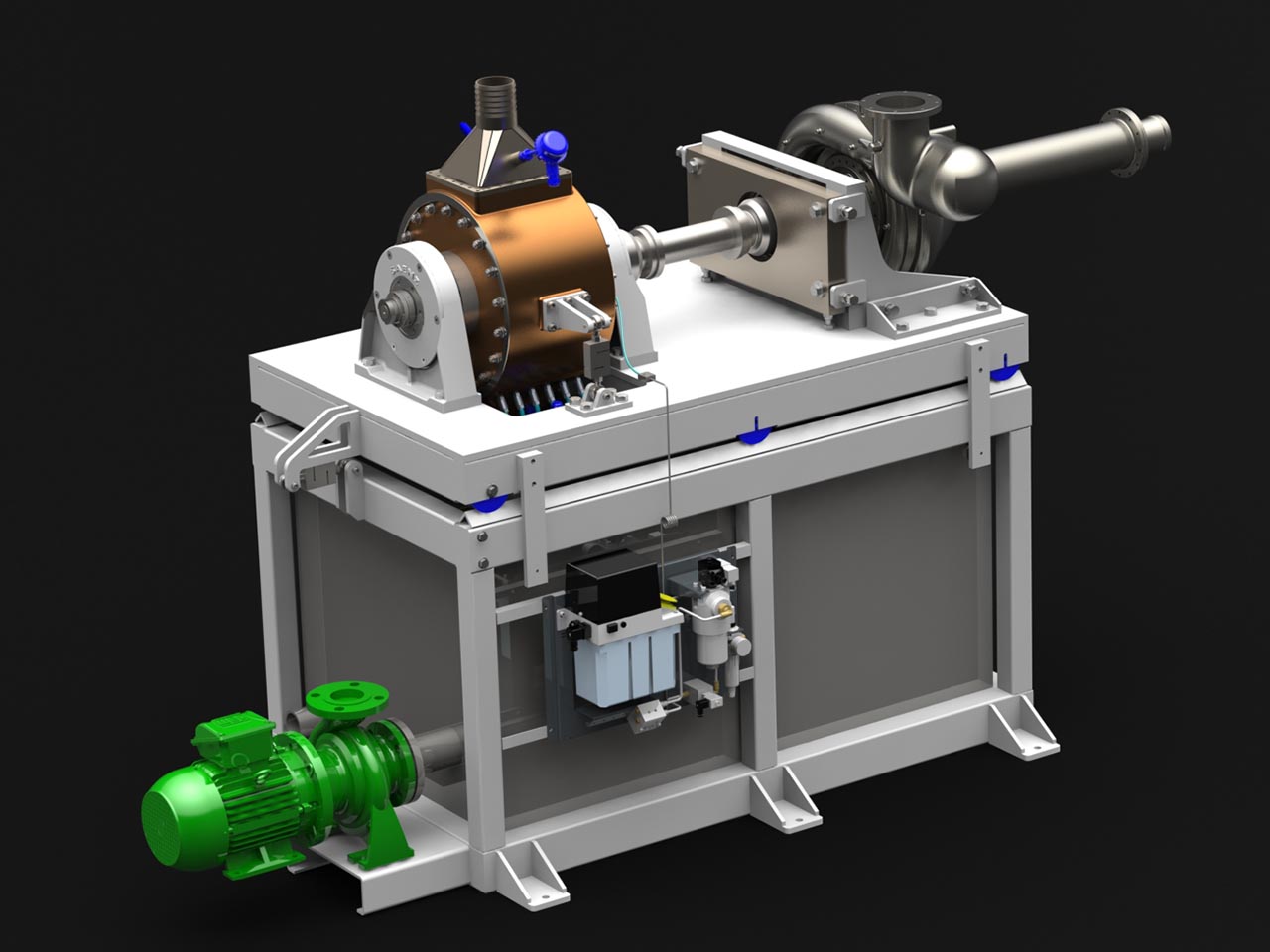

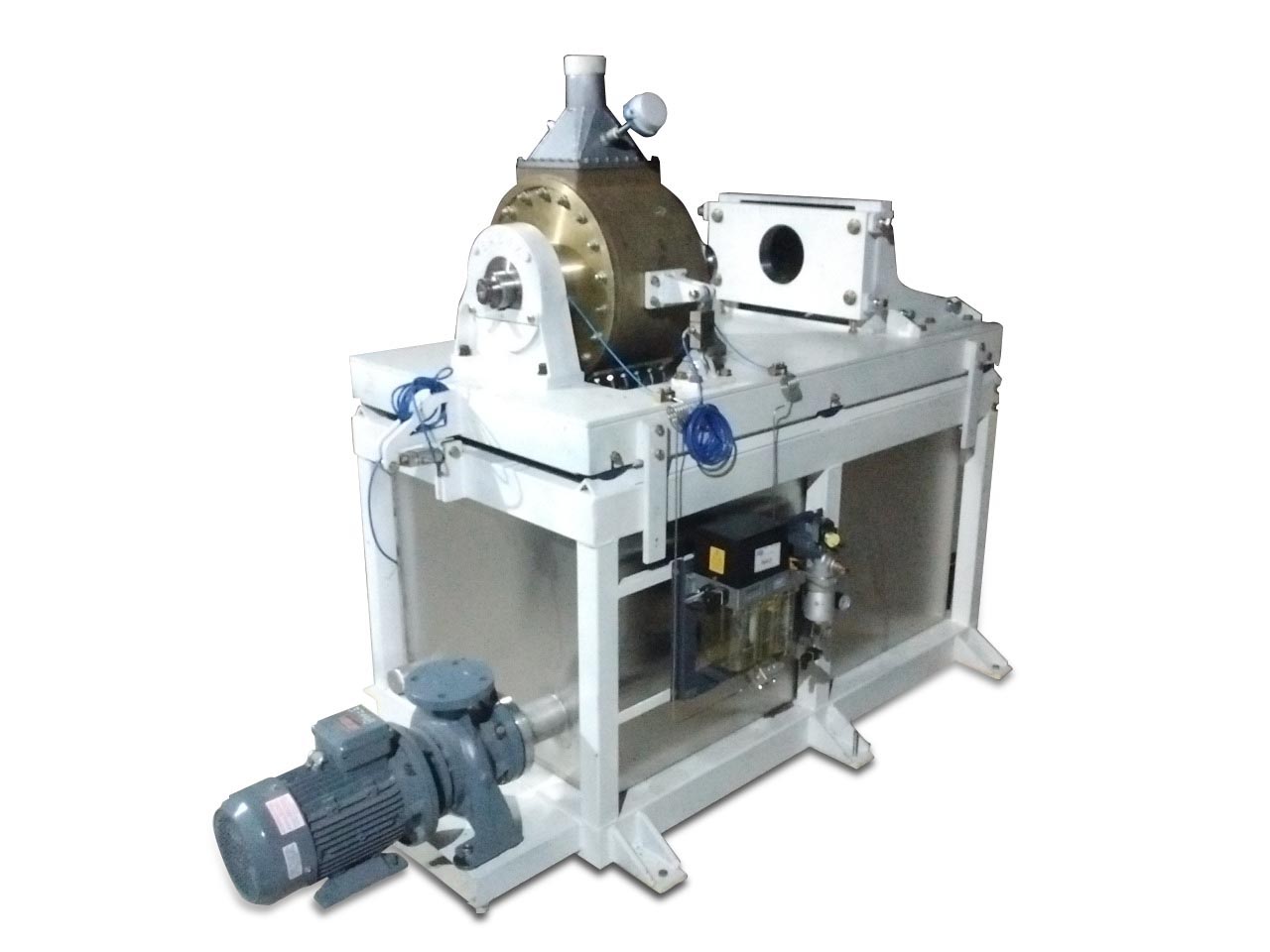

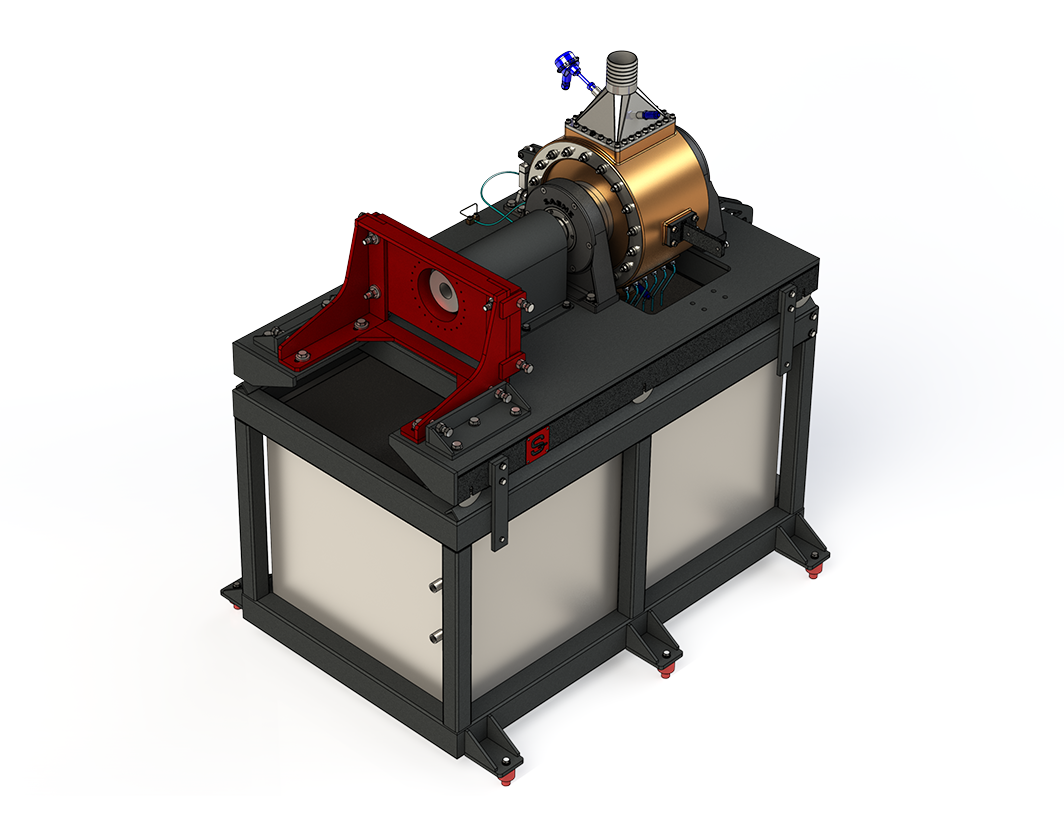

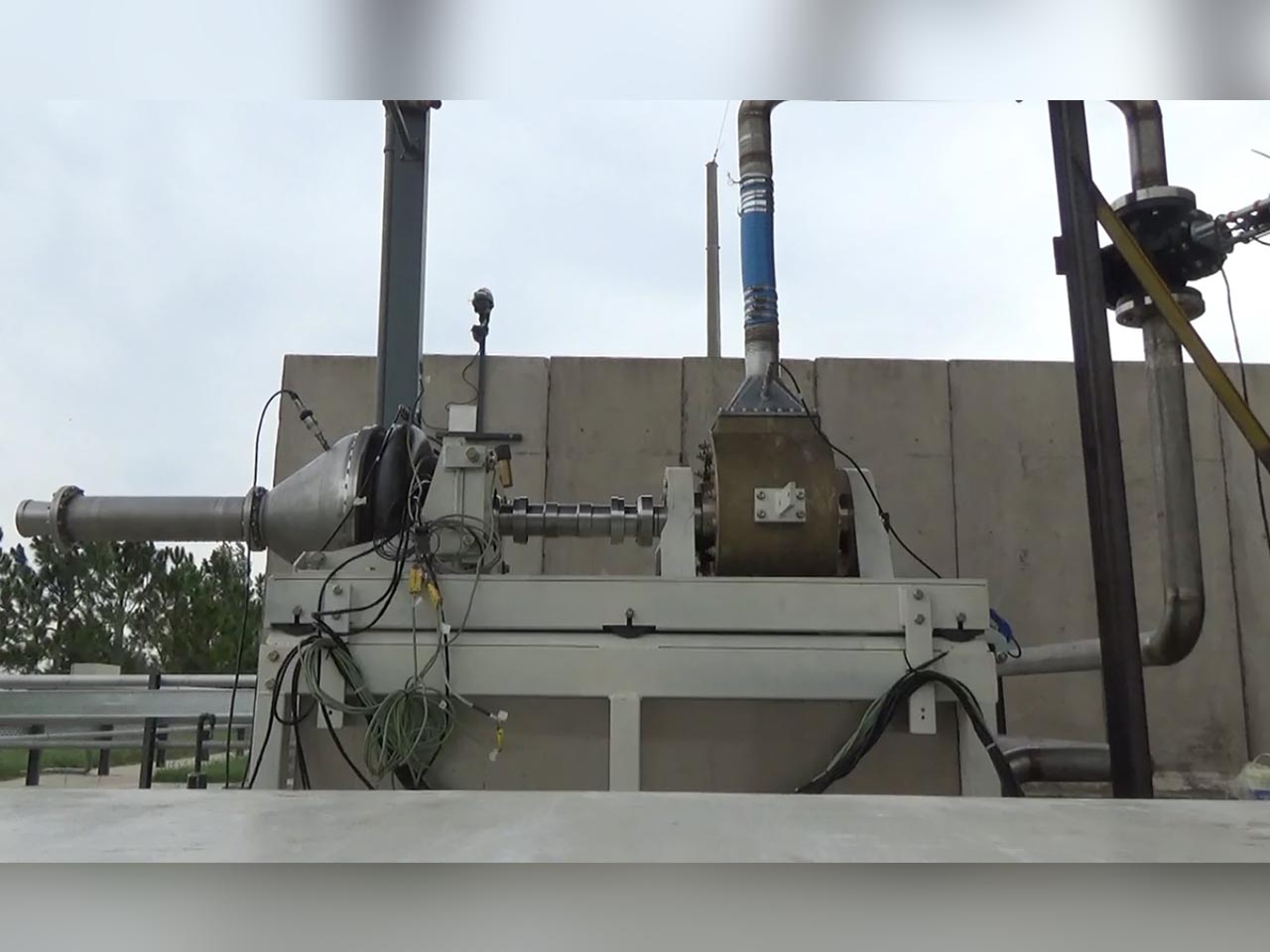

Los dinamómetros TB son un diseño especial para ensayo de alta potencia a muy altas RPM ideales para de motores turbo eje, motores de turbohélice y salida de transmisiones de helicópteros.

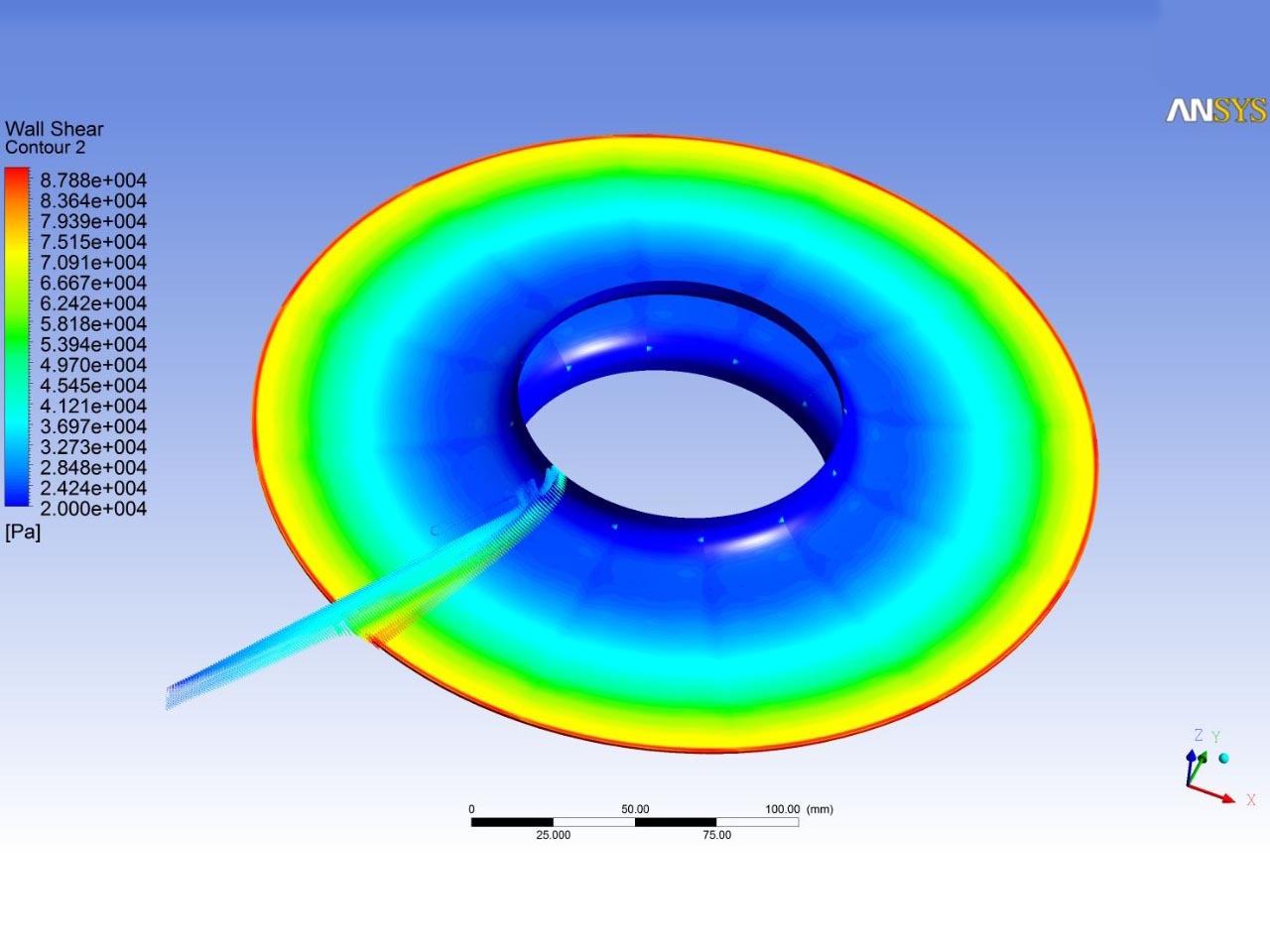

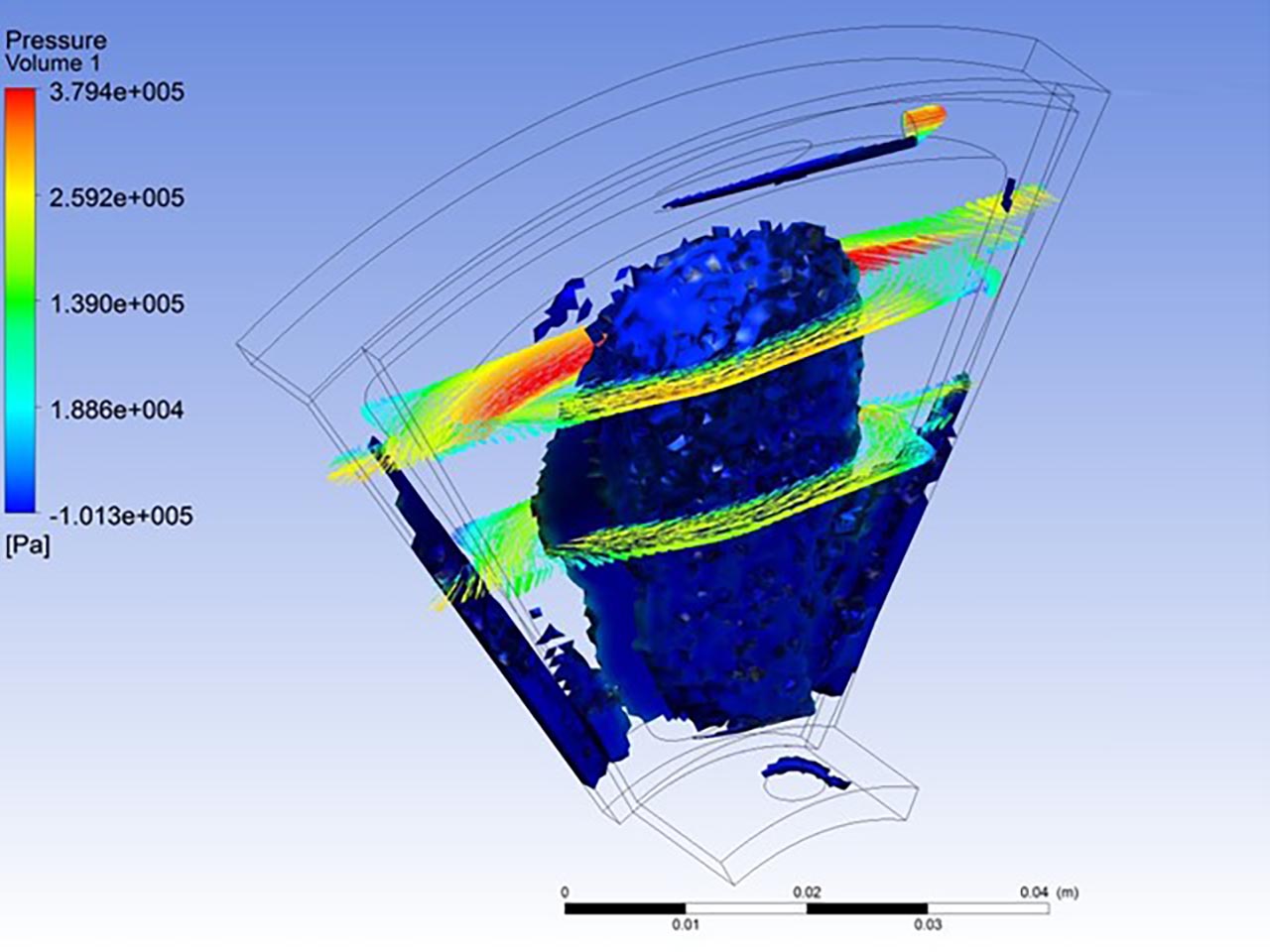

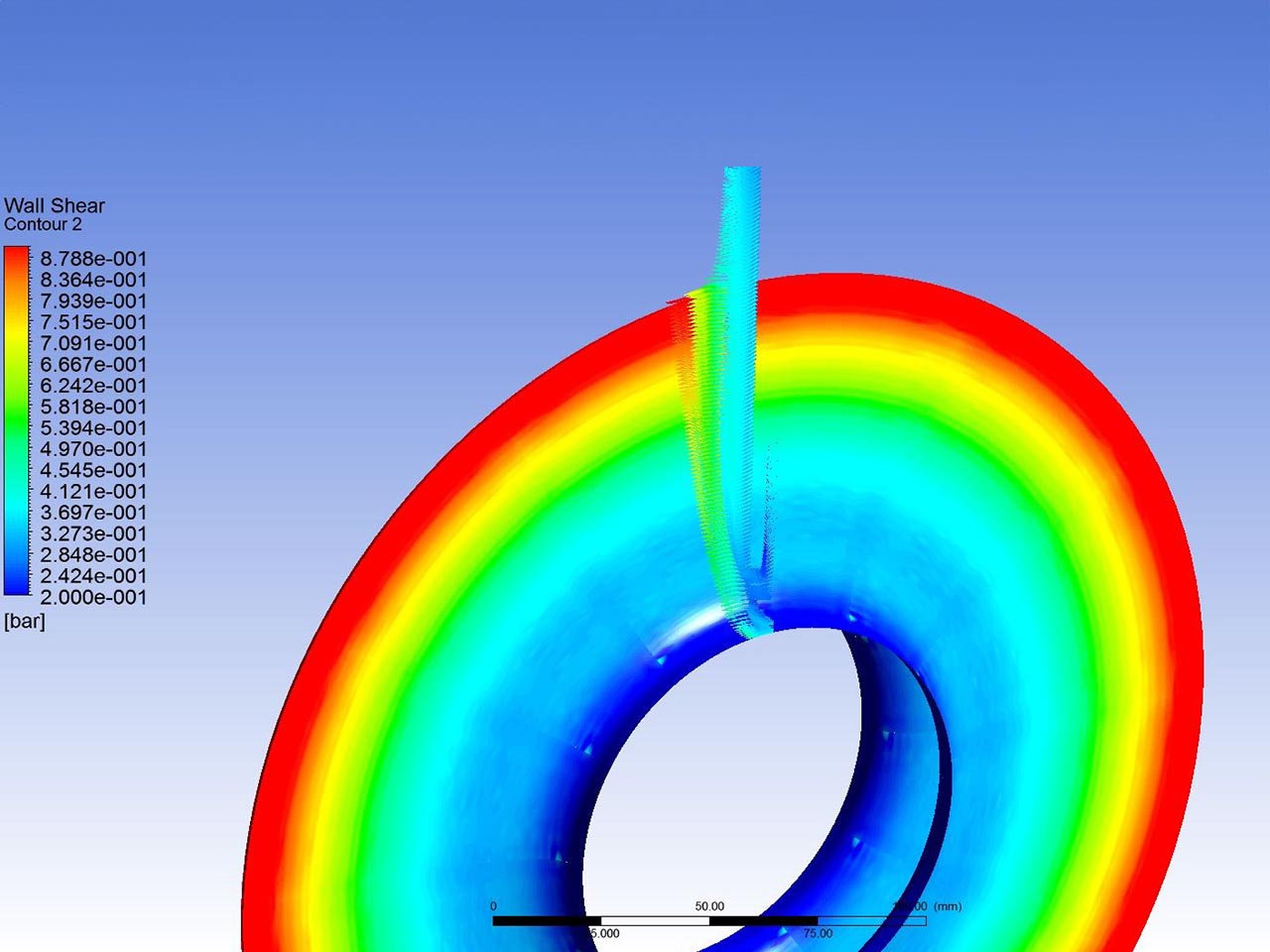

El freno de rotor liso absorbe la potencia mecánica entregada mediante la tensión de rozamiento del agua contenida en el freno, la misma se genera entre las superficies del estator y del rotor del freno dinamométrico. Esta tensión transfiere el torque producido por la turbina desde el rotor hacia el estator para finalmente cuantificarlo mediante una celda de carga ubicada entre el estator y el chasis. El freno tiene baja inercia para responder rápidamente, controlar la carga generada y está libre de cavitación.

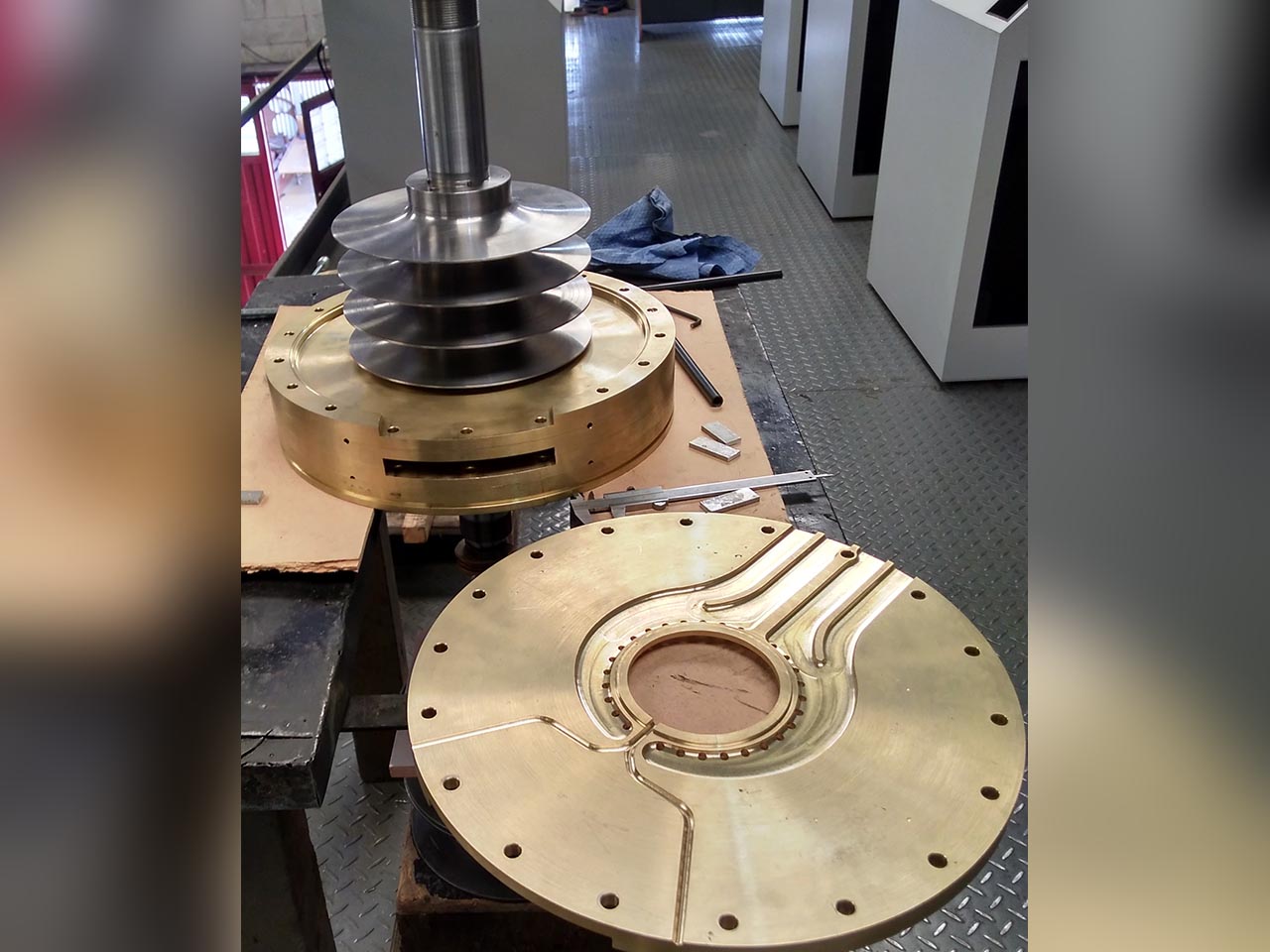

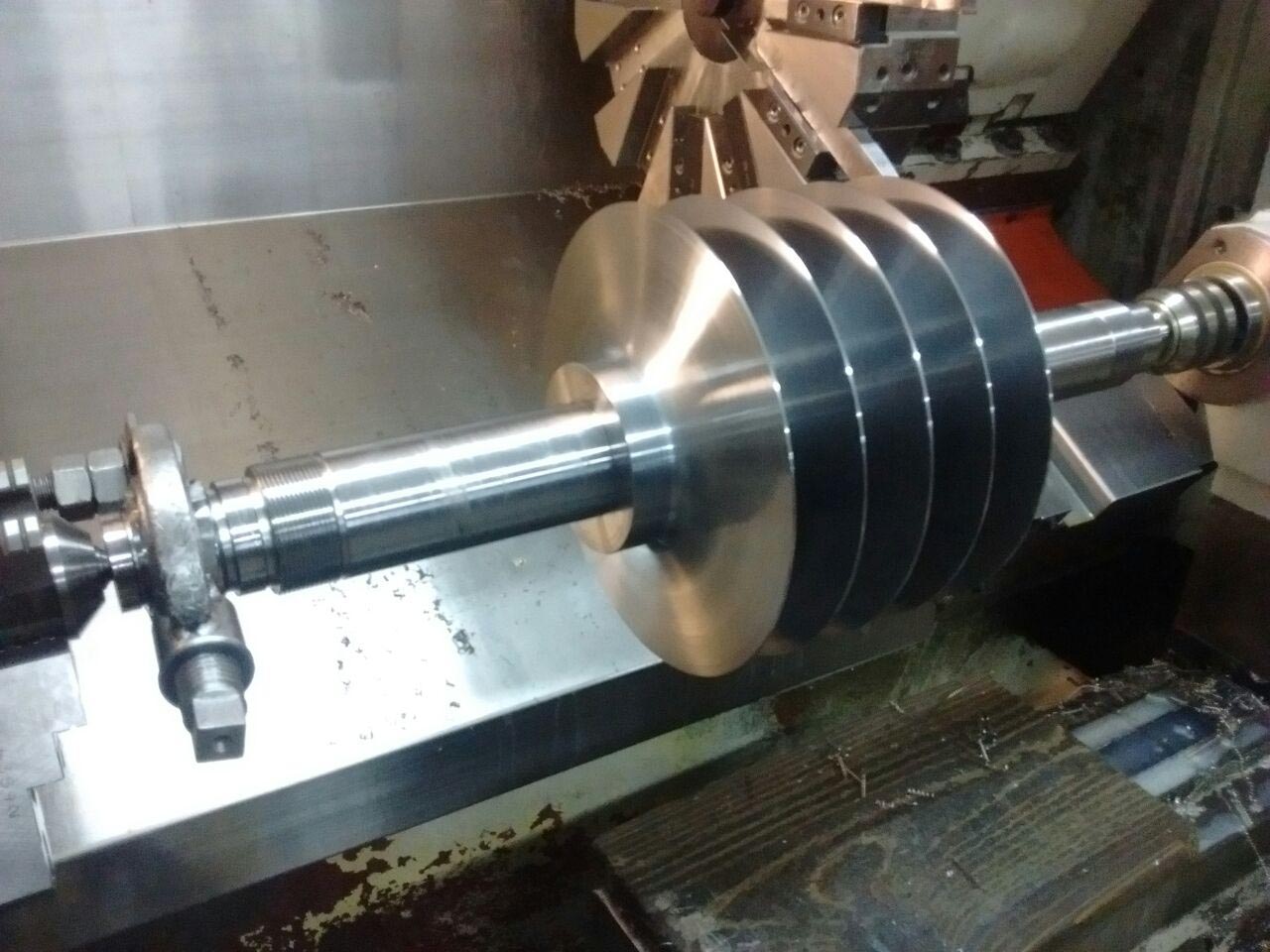

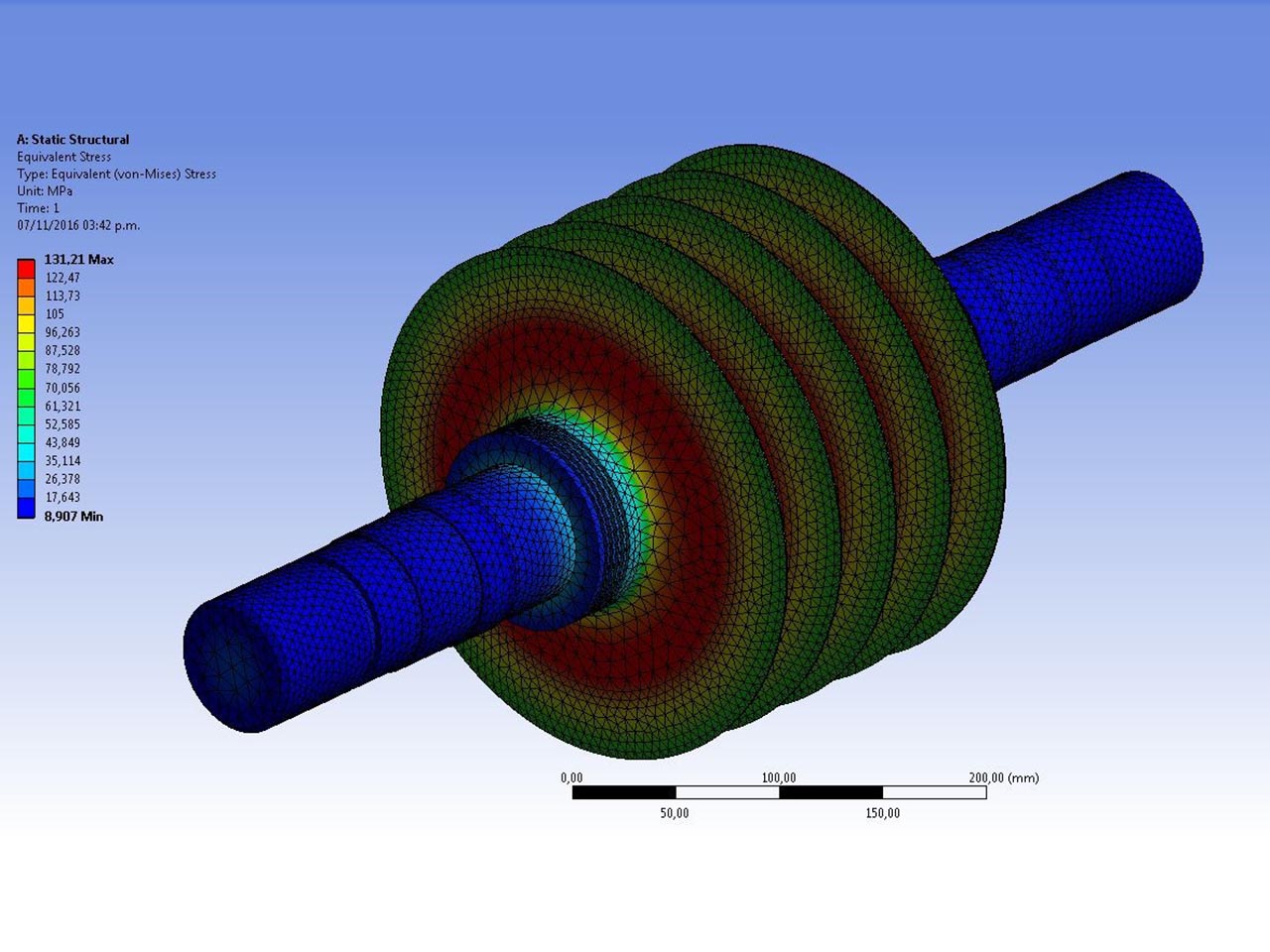

El perfil de los discos está construido de tal manera que se logra una distribución de tensiones aproximadamente uniforme, la misma es generada principalmente por la fuerza centrífuga. Los estatores del conjunto son de bronce fundido para minimizar los daños generados por la corrosión. El freno contiene rodamientos de bolas cerámicas de contacto angular aptos para las velocidades que genera la turbina. La lubricación del conjunto se realiza mediante un sistema de niebla de aceite.

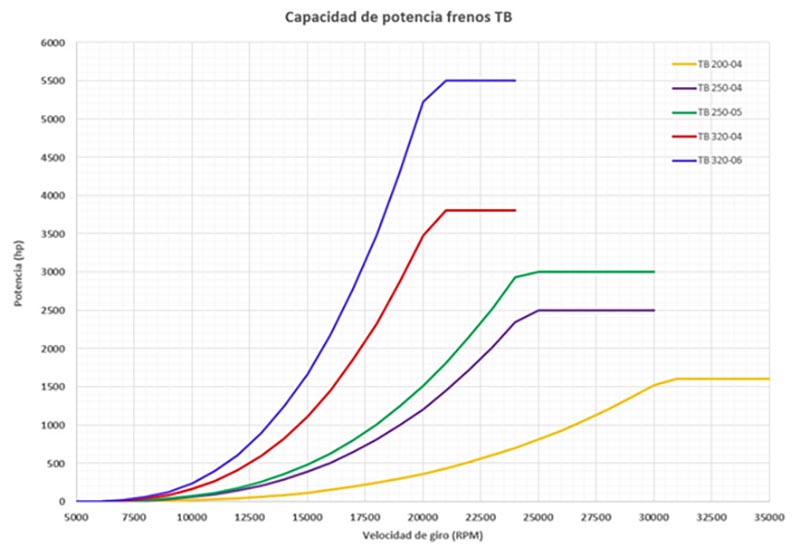

| Modelo | Potencia máx (hp) | Vel máxima (RPM) | Torque máx (N.m) |
|---|---|---|---|
| TB 200-04 | 1600 | 35000 | 321 |
| TB 250-04 | 2500 | 30000 | 585 |
| TB 250-05 | 3000 | 30000 | 703 |
| TB 320-04 | 3800 | 24000 | 1112 |
| TB 320-06 | 5500 | 24000 | 1610 |
Cuéntenos su inquietud y nuestros especialistas se contactarán a la brevedad.
